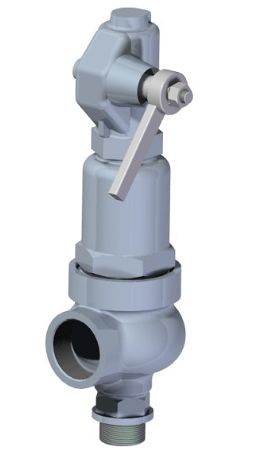

775 Biztonsági szelep
rugóterhelésű biztonsági szelep,
sarok kivitelű, teljes emelkedésű,
menetes PN16
 |
 |

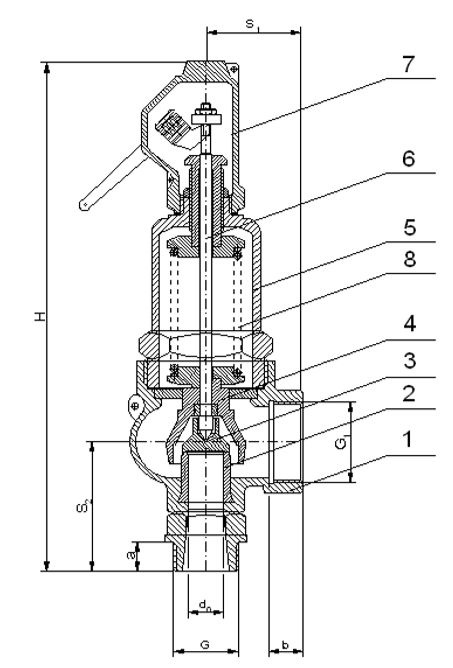

Felhasznált anyagok |
|||
Index |
Megnevezés |
Anyagminőség |
Megjegyzés |
1 |
Test |
EN-GJNW-400-5 |
|
2 |
Ülék |
X39CrMo17-1 |
|
3 |
Tányér |
X39CrMo17-1 |
|
4 |
Harang |
X20Cr13 |
DN 32*50
mérteben EN-GJS400-15 anyagból |
5 |
Burkolat |
EN-GJNW-400-5 |
|
6 |
Tengely |
X20Cr13 |
Tengerészeti
kivitelnél a tengely anyaga: X17CrNi16-2 |
7 |
Zárókupak |
EN-GJS-400-15 |
|
| Méret | Ülék | Belépő oldal | Kilépő oldal | Szélesség | Magasság | Nyitó nyomás | Súly | |||||
| d1*d2 | d0 mm |
A mm2 |
G | a | G1 | b | S1 | S2 | mm | Min | Max | Kg |
| 20*32 | 16 | 201 | 3/4" | 15 | 5/4" | 18 | 50 | 71 | 275 | 1,5 Bar | 16 Bar | 3,0 |
| 25*40 | 20 | 314 | 1" | 18 | 6/4" | 20 | 54 | 80 | 320 | 1,5 Bar | 16 Bar | 4,2 |
| 32*50 | 25 | 491 | 5/4" | 19 | 2" | 22 | 65 | 88 | 357 | 1,5 Bar | 16 Bar | 5,4 |
Az esetleges hibákért felelőséget nem vállalunk !
