83-20 mágnesszelep,

alaphelyzetben zárt, NC

sűrített levegőre

szervo működtetésű, Min. 0,1 bar Δp - nyomáskülönbség - szükséges a működéséhez

Feszültségre nyitó mágnes szelep

Solenoid valve

Ceme 83-20







Fő Jellemzők: 83-20
Ceme83-20
Ház kivitel
Sárgaréz
Belső alkatrészek
Saválló anyagból
T közeg max.
150 °C
T környezeti
80 °C
Szükséges ΔP
0 bar
Nyomás max.
Lásd a lenti táblázatban
Maximális nyomáskülönbség
Lásd a lenti táblázatban
Membrán
FPM / FKM / Viton
Elektromos csatlakozó
T30
Működtető feszültségek

230V / 48V / 24V
AC (50 Hz)

12V / 24V DC







A 83-20 mágnesszelep méretei



DN

A

(mm)

B

(mm)

C

(mm)

D

(mm)

Tömege

(kg)
1/4"
55
91
60
78
0,56
3/8"
55
91
60
78
0,53
1/2"
55
91
60
78
0,51



Nyitási, zárási ideje: 20 - 60 ms



DN

Furat

(mm)

kV

(m3/h)

Maximális

nyomáskülönbség

AC

Maximális

nyomáskülönbség

DC
1/4"
3,5
0,27
20
20
3/8"
3,5
0,3
20
20
1/2"
5,0
0,48
20
20

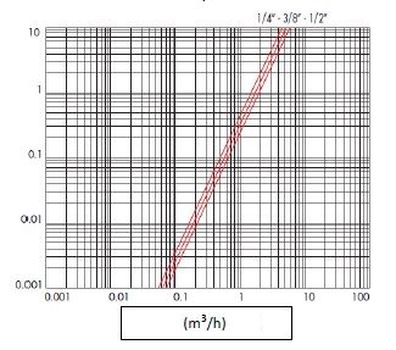

Az 83-20 szelep áramlás, nyomás veszteségi diagramja













Az esetleges hibákért felelősséget nem vállalunk !
