Mágneses áramlásmérő

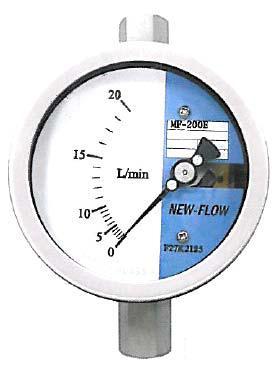

MF200E típus, menetes
BR250S típus, karimás
folyadékokra
1/2" - 1 1/2" - PN10 - menetes
DN25 - DN100 - PN16 - karimás
|
Specifikációk |
MF200E típus |
Ház |
Rozsdamentes |
Belső alkatrészek |
316 Saválló |
IP védettség |
IP65 |
Pontosság |
+/- 2% a max. értékre vonatkozóan |
Csatlakozási méret |
1/2" - 1 1/2" |
Fokbeosztás egységei |
l / h |
Csatlakozás |
BSP menetes |
Áramlási mennyiség |
Folyadékokra : l5 / h - 4000 l / h,
|
Maximális üzemi nyomás |
10 bar |
Alkalmazási területe |
Folyadékokra |
Maximális hőmérséklet |
180 °C |
Minimális hőmérséklet |
-40 °C |

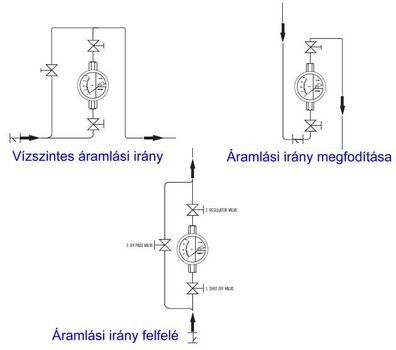

Beszerelés, működtetés |
Függőleges helyzetben |
|
Az áramlásmérő működési elve
Megjegyzés: A 1 1/2" méret nem 160mm,
hanem 170mm magasságú
|

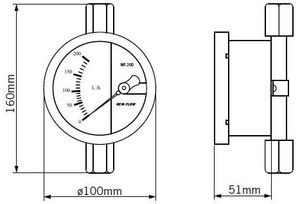

MF200E méretei
|
|
Méréstartományok vízre ( 20°C )
DN |
L/h |
1/2" |
15-150 |
1/2" |
40-400 |
1/2" |
60-600 |
3/4" |
75-750 |
1" |
100-1000 |
1 1/2" |
200-2000 |
1 1/2" |
400-4000 |
|
|
Specifikációk |

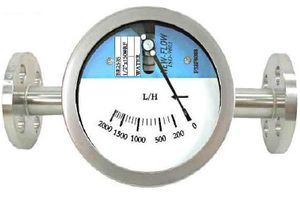

BR250S típus |
Ház |
Rozsdamentes |
Belső alkatrészek |
316 Saválló |
IP védettség |
IP65 |
Pontosság |
+/- 2,5% a max. értékre vonatkozóan |
Csatlakozási méret |
DN25 - DN100 |
Fokbeosztás egységei |
l / h |
Csatlakozás |
Karimás |
Áramlási mennyiség |
Folyadékra: 400 l / h - 60000 l / h,
|
Maximális üzemi nyomás |
16 bar |
Alkalmazási területe |
Folyadékokra |
Maximális hőmérséklet |
200 °C |
Minimális hőmérséklet |
-50 °C |
Beszerelés, működtetés |
vízszintes helyzetben |
|
Az esetleges hibákért felelőséget nem vállalunk !
