B 203 / 204 / 205 / 206 / 222 típusú,

Közvetett működésű mágnesszelep

NC (Alaphelyzetben zárt)

12V DC, 24V AC / DC, 110V AC, 230V AC

1/4" - 1"







B203/B204/B205/ B206/B222 mágnesszelep





Fő Jellemzők
B203/B204/B205/ B206/B222
Ház anyaga
Réz
Belső alkatrészek
Saválló anyagból
T közeg °C
-10°C - +90°C
T környezeti °C
-10°C - +50°C
ΔP min.
0,5 bar
Tekercs teljesítmény
tartó/behúzó
AC 10VA/
AC 16VA
DC 7W
Membrán anyaga
NBR
Védettségi osztály
IP65
(konnektorral)
Működtető feszültségek
12V DC, 24V AC/DC,
110V AC, 230V AC
Alkalmazási terület
víz, olaj, levegő
EPDM ülékkel forró levegőre és vízre MAX 120 °C
FKM ülékkel levegőre, vízre, olajra MAX 130 °C







A mágnesszelepek műszaki adatai



Szelep kód
Menetes csatlakozás
Átmérő [mm]
Kvs [l/min]
ΔP min [bar]
ΔP max AC/DC [bar]
B203DBZ
1/4"
13
26
0.3
16
B204DBZ
3/8"
13
55
0.3
16
B205DBZ
1/2"
13
63
0.3
16
B206DBX compact
3/4"
21
100
0.3
16
B206DBY
3/4"
25
140
0.3
16
B222DBY
1"
25
160
0.3
16

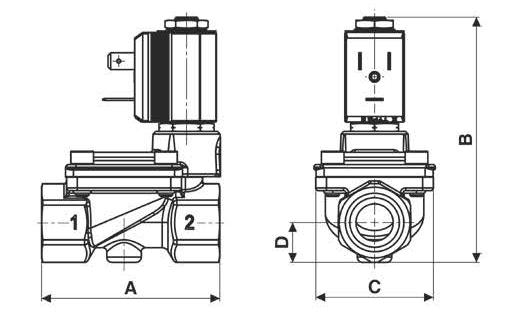

B203/B204/B205/B206/B222 mágnesszelepek beépítési méretei





B203 mágnesszelep méretei





Csatlakozás
[ISO 228 G]
A [mm]
B [mm]
C [mm]
D [mm]
Súly
[kg]
1/4"
67
90
45.6
15
0.4
3/8"
67
90
45.6
15
0.4
1/2"
67
90
45.6
15
0.4
3/4" compact
82
105
51.6
20.25
0.6
3/4"
96
115
72
23
1.2
1"
96
115
72
23
1.2









Az esetleges hibákért felelősséget nem vállalunk !
