D 187, D 188, D 189, D 190, D 192, D 293 típusú,

Közvetlen működésű mágnesszelep

NC (Alaphelyzetben zárt)

12V DC, 24V AC/DC, 110V AC, 230V AC

1/2"... 1"







D187, D188, D189, D190, D192, D293 mágnesszelep





Fő Jellemzők D187, D188, D189, D190, D192, D293
Ház anyaga
Réz
Belső alkatrészek
Saválló anyagból
T közeg °C
-10°C / +90°C
T környezeti °C
-10°C / +50°C
Tekercs teljesítmény
tartó/behúzó
AC 18VA / AC 36VA
DC 14W
Membrán anyaga
NBR
Védettségi osztály
IP65
( konnektorral )
Működtető feszültségek
12V DC,
24V AC/DC,
110V AC, 230V AC
Alkalmazási terület
víz, olaj, levegő
EPDM ülékkel forró levegőre és vízre MAX 120°C
FKM ülékkel levegőre, vízre, olajra MAX 130°C
EEX ( robbanásbiztos ) kivitelben is
Működtető feszültségek
12V DC, 24V AC/DC,
110V AC, 230V AC

Alapkivitelben a D293 típusnál (*)
Membrán zárási
sebességét szabályzó csavarral







Szelep kód
Menetes csatlakozás
Átmérő [mm]
Kvs [l/min]
ΔP min [bar]
ΔP max DC [bar]
D187DBW
1/4"
15
50
0
6
D188DBW
3/8"
15
60
0
6
D189DBW
1/2"
15
65
0
6
D190DBW
3/4"
15
80
0
6
D192DBW compact
1"
15
85
0
6
D293DBY (*)
1"
25
140
0
3,5

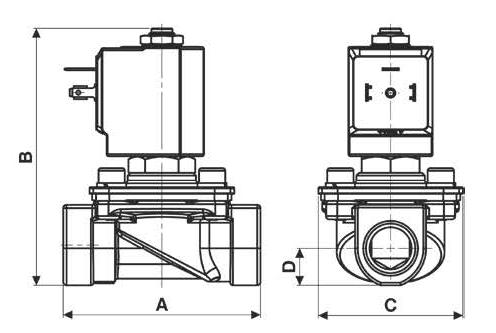

D187, D188, D189, D190, D192, D293

mágnesszelepek beépítési méretei



D187 mágnesszelep méretei





Csatlakozás
[ISO 228 G]
A [mm]
B [mm]
C [mm]
D [mm]
E [mm]
Súly
[kg]
1/4"
75
108
55
38
14
0,5
3/8"
75
108
55
61,1
14
0,5
1/2"
75
108
55
61,1
14
0,5
3/4"
85
108
55
38
21,5
0,8
1" compact
85
108
55
61,1
21,5
0,7
1"
100
113
70
61,1
21,5
1,2











Az esetleges hibákért felelősséget nem vállalunk !
