D223 / D224 / D225 típusú,
Közvetett működésű mágnesszelep
NC ( Alaphelyzetben zárt )
12V DC, 24V AC/DC, 110V AC, 230V AC
1 1/4" - 2"
|
Fő Jellemzők |
D223/D224/D225 |
Ház anyaga |
Réz |
Belső alkatrészek |
Saválló anyagból |
T közeg °C |
-10°C - +90°C |
T környezeti °C |
-10°C - +50°C |
ΔP min. |
0,5 bar |
Tekercs teljesítmény
tartó/behúzó |
AC 18VA/AC 36VA
DC 14W |
Membrán anyaga |
NBR |
Védettségi osztály |
IP65
(konnektorral) |
Működtető feszültségek |
12V DC, 24V AC/DC,
110V AC, 230V AC |
Alkalmazási terület |
víz, olaj, levegő
EPDM ülékkel forró levegőre és vízre MAX 120°C
FKM ülékkel levegőre, vízre, olajra MAX 130°C
EEX (robbanásbiztos) kivitelben is
|
Működtető feszültségek |
12V DC, 24V AC/DC,
110V AC, 230V AC |
Alapkivitelben |
Membrán zárási
sebességét szabályzó csavarral |
|

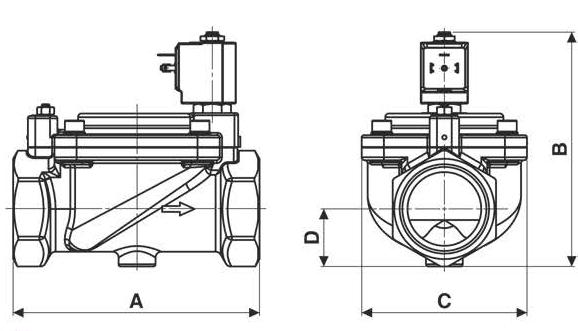

D223/D224/D225 mágnesszelepek beépítési méretei
|
Csatlakozás |
A |
B |
C |
D |
Súly |
[ISO 228 G] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg] |
1 1/4" |
140 |
140 |
96 |
31 |
2,8 |
1 1/2" |
140 |
140 |
96 |
31 |
2,8 |
2" |
168 |
158 |
112 |
39 |
3,9 |
|
Szelep kód |
Menetes csatlakozás |
Átmérő
[mm] |
Kvs [l/min] |
ΔP min [bar] |
ΔP max AC/DC [bar] |
D223DBK |
1 1/4" |
40 |
370 |
0,5 |
16 |
D224DBK |
1 1/2" |
40 |
400 |
0,5 |
16 |
D225DBJ |
2" |
50 |
540 |
0,5 |
16 |
|
Az esetleges hibákért felelősséget nem
vállalunk !
