D 264, D 265, D 266 típusú,
Közvetett működésű mágnesszelep
NC (Alaphelyzetben zárt)
12V DC, 24V AC/DC, 110V AC, 230V AC
1/4" - 1/2"
|
Fő jellemzők |
D264, D265, D266 |
Ház anyaga |
Réz |
Belső alkatrészek |
Saválló anyagból |
T közeg °C |
-10°C - +90°C |
T környezeti °C |
-10°C - +50°C |
Δp min. |
0,1 bar |
Tekercs teljesítmény tartó/behúzó |
AC 18VA/
AC 36VA
DC 14W |
Membrán anyaga |
NBR |
Védettségi osztály |
IP65
(konnektorral) |
Működtető feszültségek |
12V DC, 24V AC/DC,
110V AC, 230V AC |
Alkalmazási terület |
víz, olaj, levegő
EPDM ülékkel forró levegőre és vízre
MAX 120°C
FKM ülékkel levegőre, vízre, olajra
MAX 130°C
|
Működtető feszültségek |
12V DC, 24V AC/DC,
110V AC, 230V AC |
|
|

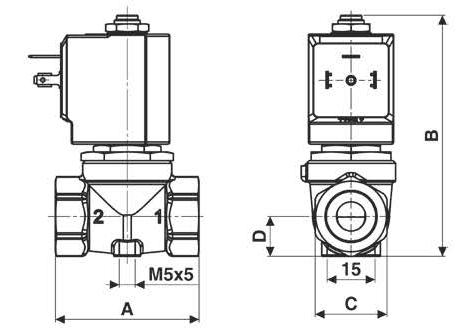

Csatlakozás |
A |
B |
C |
D |
Súly |
[ISO 228 G] |
[mm] |
[mm] |
[mm] |
[mm] |
[kg] |
1/4" |
54 |
89 |
HEX27 |
15 |
0,4 |
3/8" |
54 |
89 |
HEX27 |
15 |
0,4 |
1/2" |
54 |
89 |
HEX27 |
15 |
0,4 |
|
A szelepek műszaki adatai
| Szelep kód |
Menetes csatlakozás |
Átmérő
[mm] |
Kvs [l/min] |
Δp min. [bar] |
Δp max. AC/DC [bar] |
| D264DBU |
1/4" |
10,5 |
21 |
0.1 |
16/7 |
| D265DBU |
3/8" |
10,5 |
24 |
0.1 |
16/7 |
| D266DBU |
1/2" |
10,5 |
25 |
0.1 |
16/7 |
