ESM86 Mágnesszelep

Alaphelyzetben zárt,

NC ( Normally Closed )



ESM86 mágnesszelep

ESM86 mágnesszelep nagy
Fő Jellemzők Ceme ESM 86
Ház kivitel Sárgaréz
Belső alkatrészek Rozsdamentes anyagból
T folyadék max. °C 80 °C
T környezeti °C 60 °C

Minimum szükséges Δp

0,3 bar
Nyomás max. 10 bar
Membrán anyaga NBR
Membrán rendelhető 2"-ig NBR, EPDM, FPM

Elektromos csatlakoző

Működtető feszültségek

T30 csatlakozó

230V / 48V / 24V AC ( 50 Hz )

12V/24V DC



Beszerelhető bármilyen helyzetben, de tekerccsel lefelé nem ajánlott!

Alkalmazása

Folyadékok, levegő, víz, olaj.

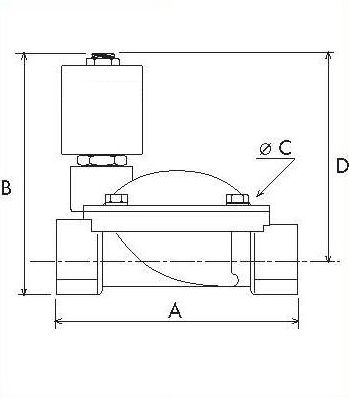

ESM86 szelep méretezési rajza





Méret

Furat

(mm)

KV

(m3/h)

Méretek

(mm)

Súly

(kg)

A B C D
3/8" 10 1,86 61 89 48 77 0,54
1/2" 12 2,1 61 89 48 77 0,5
3/4" 20 5,7 87 101 69 84 0,8
1" 25 9,6 100 106 80 86 1,1
1 1/4" 32 22 131 122 112 95 2,5
1 1/2" 39 27 146 128 128 98 3
2" 51 35 174 145 146 108 4,6
2 1/2" 65 63 245 180 184 134 9,4
3" 75 83 250 190 184 139 11,23







ESM 86 mágnesszelep összeállítási rajza



ESM86 mágnesszelep
Összeállítási rajza
ESM86 mágnesszelep

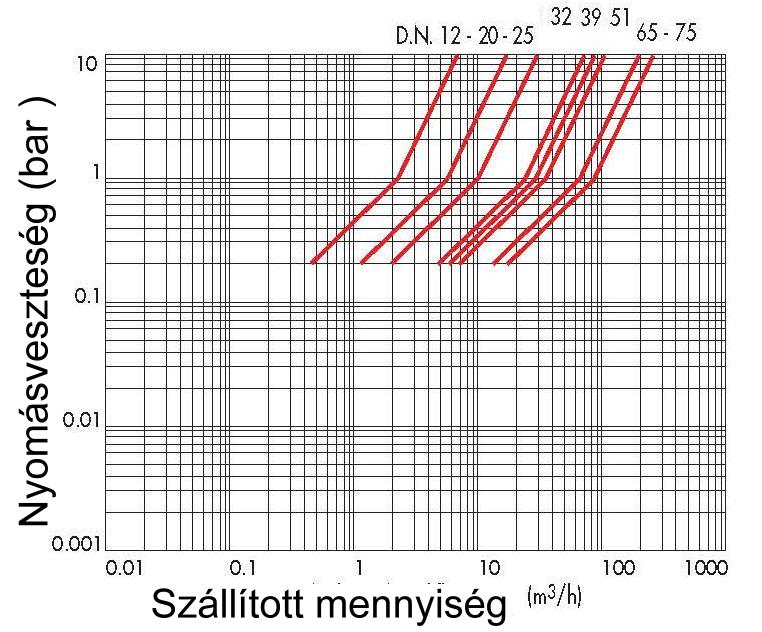

Nyomásveszteség diagramja

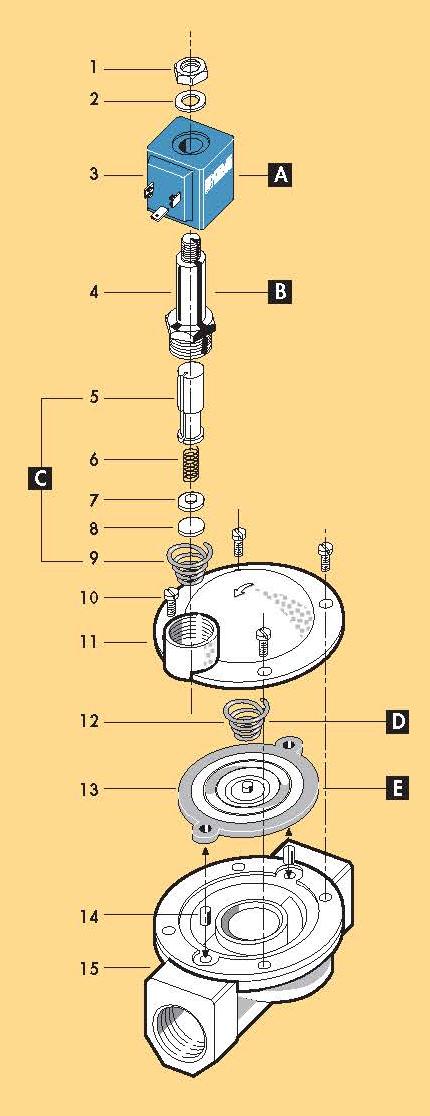

ESM86 mágnesszelep robbantott rajz
ESM86 mágnesszelep áramlásdiagramm
