E-PEZ Húzásbiztos karima





Jellemzők

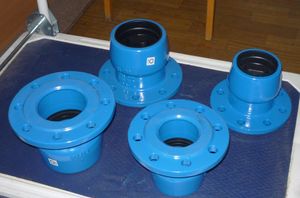

Húzásbiztos karima
Üzemi nyomás
PN6, PN16
Üzemi hőmérséklet
max. 70 °C ( más hőmérsékletnél egyeztetendő )
Karimák

DIN 28604/28605,

DIN-EN 1092-2 szerint
Csatl. csőméretek
PE-cső EN 1555-2, EN 12201-2
Alkalmazási terület

Nyomócsőrendszerek

PN 16 nyomásfokozatig ivóvízhez,

szennyvízelvezetésnél KPE 80, KPE 100,

térhálós PE- és Wirsbo-csövekből,

semleges folyadékokhoz
Biztosítógyűrű
Üvegszál-erősítésű POM (polyoxymetilén)
Kialakítás
DIN 16450 / 16451 szerint
ldomöntvény
GGG-50 (gömbgrafitos)
DIN 1693 szerint
Korrozióvédelem

Elektrosztatikus szinterbevonat (EWS)

GSK és RAL minőségben,

min. 300um rétegvastagsággal.

Szín: kék (RAL 501 5)

Egyszerű, gyors szerelés

A tiszta leélezett csővéget bedugjuk a tokba ütközésig,

majd röviden visszahúzzuk és kész a húzásbiztos kötés!

Nem szükséges az oxidréteg eltávolítása,

nincs hegesztési idő,

javító idomként utólag is beszerelhető.



NA
dn
méret
kg
db
A
( mm )
Z
( mm )
e
( mm )
50/63
63
3.7
122
10
7,0
65/75
75
4,5
126
10
7,0
80/90
90
5,4
131
5
7,0
100/110
110
6,9
146
8
7,2
100/125
125
9,1
194
44
7,5
150/160
160
12,1
174
8
7,8
150/180
180
15,8
228
51
8,4
200/225
225
20,3
226
46
8,4
200/250
250
25,3
265
71
9,0

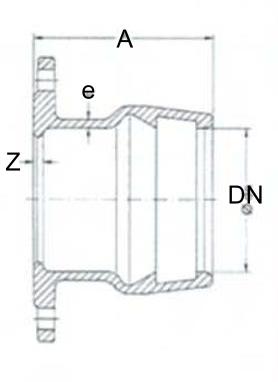

Karimás tokos kötőidom mérettáblázata



Műszaki Jellemzők E-PEZ tokos kötőidom
Öntvény anyaga GGG-50 DIN 1693/1 szerint, homokformázással
Üzemi nyomás PN6, PN16
Szakítószilárdság 40 daN/mm2
Folyáshatár 30 daN/mm2
Szakadási nyúlás min. 5%
Keménység max. 230 HB

Hőtágulási

együttható

 0,00001 m/m K
Tömítőgyűrű EPDM anyagú 3S profilgyűrű
DIN 19532 szerint
Húzásbiztos gyűrű Fogazott, üvegszálerősítésú POM (polioxymetilén)
Súlyeltérés DN200-ig +/- 8%,
e méret felett +/- 12%
Próbanyomás A korrózióvédelmi bevonat felvitele előtt darabonkénti nyomáspróba
(értéke: 1.6x PN) DIN 50104 szerint.
Bizonylatolás DIN50049/DIN-EN 10204 2.2
(ettől eltérő igényt a megrendeléskor kérjük közölni)







Az esetleges hibákért felelőséget nem vállalunk !
