Karima méretek

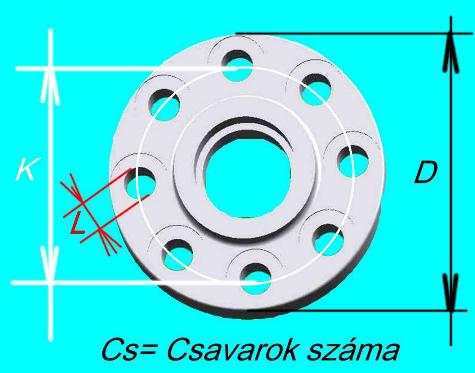

Karima méretei







DN

(mm)

 ISO PN 6 ISO PN 10 ISO PN 16 ISO PN 25 ISO PN 40
D K L Cs O D K L Cs O D K L Cs O D K L Cs O D K L Cs O
10 75 50 11 4 M10 Azonos PN40 nyomásfokozattal 90 60 14 4 M 12
15 80 55 11 4 M10 95 65 14 4 M12
20 90 65 11 4 M10 105 75 14 4 M12
25 100 75 11 4 M10 115 85 14 4 M12
32 120 90 14 4 M12 140 100 19 4 M16
40 130 100 14 4 M12 150 110 19 4 M16
50 140 110 14 4 M12 165 125 19 4 M16
65 160 130 14 4 M12

Azonos PN16

nyomásfokozattal

 185 145 19 4 M16

Azonos PN40

Nyomásfokozattal

 185 145 19 8 M16
80 190 150 19 4 M16 200 160 19 8 M16 200 160 19 8 M16
100 210 170 19 4 M16 220 180 19 8 M16 235 190 23 8 M20
125 240 200 19 8 M16 250 210 19 8 M16 270 220 28 8 M24
150 265 225 19 8 M16 285 240 23 8 M20 300 250 28 8 M24
200 320 280 19 8 M16 340 295 23 8 M20 340 295 23 12 M20 360 310 28 12 M24 375 320 31 12 M27
250 375 335 19 12 M16 395 350 23 12 M20 405 355 28 12 M24 425 370 31 12 M27 450 385 31 12 M30
300 440 395 23 12 M20 445 400 23 12 M20 460 410 28 12 M24 485 430 31 16 M27 515 450 34 16 M30
350 490 445 23 12 M20 505 460 23 16 M20 520 470 28 16 M24 555 490 34 16 M30 580 510 37 16 M33
400 540 495 23 16 M20 565 515 28 16 M24 580 525 31 16 M27 620 550 37 16 M33 660 585 40 16 M36
450 595 550 23 16 M20 615 565 28 20 M24 640 585 31 20 M27 670 600 37 20 M33 NA NA NA NA NA
500 645 600 23 20 M20 670 620 28 20 M24 715 650 34 20 M30 730 660 37 20 M33 755 670 43 20 M39
600 755 705 28 20 M24 780 725 31 20 M27 840 770 37 20 M33 845 770 40 20 M36 890 795 49 20 M45
700 860 810 28 24 M24 895 840 31 24 M27 910 840 37 24 M33 960 875 43 24 M39 -
800 975 920 31 24 M27 1015 950 34 24 M30 1026 950 40 24 M36 1085 990 49 24 M45
900 1075 1020 31 24 M27 1115 1050 34 28 M30 1125 1050 40 28 M36 1185 1090 49 28 M45
1000 1175 1120 31 28 M27 1230 1160 37 28 M33 1255 1170 43 28 M39 1320 1210 56 28 M52





Karima kötések méretei ISO és ANSI szabvány szerint





DN
(mm)		 ISO PN20 - ANSI 150 ISO PN50 - ANSI 300
10 D K L Cs O D K L Cs O
15 88,9 60,5 15,8 4 M 14 95,3 66,5 15,8 4 M 14
20 98,6 69,9 15,8 4 M 14 117,4 88,6 19,0 4 M 16
25 108,0 79,4 15,8 4 M14 124,0 88,9 19,0 4 M16
32 117,0 88,9 15,8 4 M14 133,0 98,4 19,0 4 M16
40 127,0 98,4 15,8 4 M14 156,0 114,3 22,2 4 M20
50 152,0 120,4 19,0 4 M16 165,0 127,0 22,2 8 M20
65 178,0 139,7 19,0 4 M16 190,0 149,2 22,2 8 M20
80 190,0 152,4 19,0 4 M16 210,0 168,3 22,2 8 M20
100 229,0 190,5 19,0 8 M16 254,0 200,0 22,2 8 M20
125 254,0 215,9 22,2 8 M20 279,0 235,0 22,2 8 M20
150 279,0 241,3 22,2 8 M20 318,0 269,9 22,2 12 M20
200 343,0 298,4 22,2 8 M20 381,0 330,2 25,4 12 M24
250 406,0 362,0 25,4 12 M24 444,0 387,4 28,5 16 M27
300 483,0 431,8 25,4 12 M24 521,0 450,8 31,8 16 M30
350 533,0 476,2 28,5 12 M27 584,0 514,4 31,8 20 M30
400 597,0 539,8 28,5 16 M27 648,0 571,5 35,0 20 M33
450 635,0 577,8 31,8 16 M30 711,0 628,6 35,0 24 M33
500 698,0 635,0 31,8 20 M30 775,0 685,8 35,0 24 M33
600 813,0 749,3 35,0 20 M33 914,0 812,8 41,1 24 M39



Karimakötés csavar szükséglet

DN

Csavarméret /

mennyiség ( db )

PN40

Csavarméret /

mennyiség ( db )

PN16

Csavarméret /

mennyiség ( db )

PN10

Csavarméret /

mennyiség ( db )

PN6
15 M12 * 50 / 4 M12 * 50 / 4 M12 * 50 / 4 M10 * 50 / 4
20 M12 * 50 / 4 M12 * 50 / 4 M12 * 50 / 4 M10 * 50 / 4
25 M12 * 50 / 4 M12 * 50 / 4 M12 * 50 / 4 M10 * 50 / 4
32 M16 * 65 / 4 M16 * 65 / 4 M16 * 65 / 4 M12 * 50 / 4
40 M16 * 65 / 4 M16 * 65 / 4 M16 * 65 / 4 M12 * 50 / 4
50 M16 * 65 / 4 M16 * 65 / 4 M16 * 65 / 4 M12 * 50 / 4
65 M16 * 70 / 8 M16 * 65 / 4 M16 * 65 / 4 M12 * 50 / 4
80 M16 * 70 / 8 M16 * 65 / 8 M16 * 65 / 8 M16 * 60 / 4
100 M20 * 80 / 8 M16 * 70 / 8 M16 * 70 / 8 M16 * 65 / 4
125 M24 * 90 / 8 M16 * 70 / 8 M16 * 70 / 8 M16 * 65 / 8
150 M24 * 90 / 8 M20 * 80 / 8 M20 * 80 / 8 M16 * 65 / 8
200 M27 * 100 / 12 M20 * 80 / 12 M20 * 80 / 8 M16 * 70 / 8
250 NA M24 * 90 / 12 M20 * 80 / 12 M16 * 70 / 12
300 NA M24 * 90 / 12 M20 * 80 / 12 M20 * 80 / 12



Karimakötés csavarméretei

karima közé építhető szerelvény esetén



DN

Pillangószelephez

Csavarméret / mennyiség ( db )

Returvent visszacsapó szelephez

Csavarméret / mennyiség ( db )
PN16 PN10 PN16 PN10
15 - M12 * 70 / 4 M12 * 70 / 4
20 M12 * 70 / 4 M12 * 70 / 4
25 M12 * 90 / 4 M12 * 90 / 4 M12 * 80 / 4 M12 * 80 / 4
32 M16 * 100 / 4 M16 * 100 / 4 M16 * 100 / 4 M16 * 100 / 4
40 M16 * 100 / 4 M16 * 100 / 4 M16 * 100 / 4 M16 * 100 / 4
50 M16 * 110 / 4 M16 * 110 / 4 M16 * 100 / 4 M16 * 100 / 4
65 M16 * 110 / 4 M16 * 110 / 4 M16 * 110 / 4 M16 * 110 / 4
80 M16 * 110 / 8 M16 * 110 / 8 M16 * 110 / 8 M16 * 110 / 8
100 M16 * 130 / 8 M16 * 130 / 8 M16 * 130 / 8 M16 * 130 / 8
125 M16 * 130 / 8 M16 * 130 / 8 M16 * 160 / 8 M16 * 160 / 8
150 M20 * 140 / 8 M20 * 140 / 8 M20 * 190 / 8 M20 * 190 / 8
200 M20 * 140 / 12 M20 * 140 / 8 M20 * 220 / 12 M20 * 220 / 8
250 M24 * 160 / 12 M20 * 150 / 12 -
300 M24 * 170 / 12 M20 * 160 / 12





Az esetleges hibákért felelőséget nem vállalunk !
