Karimás gumikompenzátor
szénacél karima EPDM vagy NBR gumi
Fűtésre, hűtésre, ívóvízre
DN32 - DN600
PN16 - PN10
1501 - 1502 - 1503 típusok
|
Alkalmazási terület |
Fűtés, hűtés, ivóvíz rendszerekre, levegő,
olaj, olajszármazék rendszerekre
1501 típus, EPDM, PN 10
1502 típus, EPDM PN 16
1503 típus, NBR PN 10
|
Alkatrészek anyagai |
Gumi -
1501 típus, EPDM, PN 10
1502 típus, EPDM PN 16
1503 típus, NBR PN 10
|
Karima - Horganyzott szénacél |
Hőmérséklet |
95 °C EPDM, 70 °C NBR |
Nyomás |
Maximum 16 Bar ( PN 16) |
|
Méretezési Rajz
|
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
95 |
95 |
105 |
115 |
130 |
135 |
170 |
180 |
205 |
240 |
260 |
265 |
265 |
265 |
265 |
265 |
H |
69 |
69 |
85 |
106 |
116 |
150 |
180 |
209 |
260 |
320 |
367 |
408 |
472 |
522 |
570 |
690 |
P |
40 |
40 |
52 |
68 |
76 |
103 |
128 |
152 |
194 |
250 |
300 |
320 |
372 |
415 |
454 |
580 |
Súly |
3 |
3,57 |
4,11 |
5,13 |
6,23 |
6,98 |
9,64 |
12,4 |
17,3 |
22,7 |
29,15 |
38,9 |
48 |
55,4 |
66 |
73 |

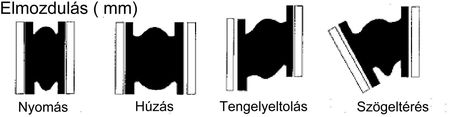

Nyomásra (mm) |
8 |
8 |
8 |
12 |
12 |
18 |
18 |
18 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
4 |
4 |
5 |
6 |
6 |
10 |
10 |
10 |
14 |
14 |
14 |
16 |
16 |
16 |
16 |
16 |
|
8 |
8 |
8 |
10 |
10 |
12 |
12 |
12 |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
Szögeltérés |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
10° |
|
|

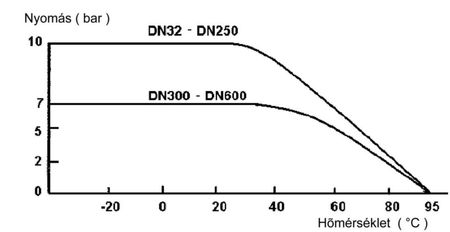

Nyomás-Hőmérséklet diagram
|
Az esetleges hibákért felelőséget nem vállalunk !
