Karimás lábszelep

DN50 - DN300

PN16

363 típus











Jellemzők
Karimás lábszelep
Beépítés

Bármilyen helyzetben,

az áramlási irány figyelembe vételével

Alacsony

nyomásveszteség

Teljes zárás

0,2 bar nyomáskülönbség esetén
Felhasználás
Minden típusú víz
Maximális üzemi nyomás
16 Bar
Átmérő
DN50 - DN300
Minimális hőmérséklet
-10 °C
Maximális hőmérséklet
130 °C
Csatlakozás
Karimás, PN10/PN16 DN150-ig, DN200-tól PN16

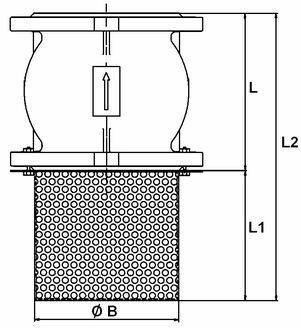

labszelep_meretezesi_rajza



A karimás lábszelep méretezési rajza



DN
50
65
80
100
125
150
200
250
300
L
100
120
140
165
195
230
290
355
400
L1
77
110
125
155
170
220
300
390
410
L2
177
230
265
320
365
450
590
745
810
Ø B
93
113
128
148
178
200
255
310
360
Szűrő
lyuk Ø
6
6
6
6
6
6
6
6
6
Súly
(Kg)
6.01
8.98
10.95
14.73
21
28.88
49.58
81.58
133.38





SO363 Karimás lábszelep KV értékek táblázata ( m3/h)



Típus
DN
50
65
80
100
125
150
200
250
300
363
Kv
86
143
201
351
553
801
980
1750
2115







Nyitási nyomásértékek különböző beépítési helyzetekben (mbar)



DN
Függőleges helyzet
felfelé irány
folyadék közeg
Függőleges helyzet
lefelé irány
folyadék közeg
Vízszintes helyzet
folyadék közeg
DN 50
54
25
38
DN 65
51
18
34
DN 80
52
16
34
DN 100
53
17
35
DN 125
64
27
46
DN 150
66
29
47
DN 200
76
33
54
DN 250
91
32
61
DN300
94
30
62









Az esetleges hibákért felelősséget nem vállalunk !
