Karimás visszacsapó szelep

DN15 - DN300

PN16 - PN25 - PN40

Zetkama gyártmány

287A, 287C, 288A, 287F

Öntvény vagy acél a nyomásfokozat függvényében

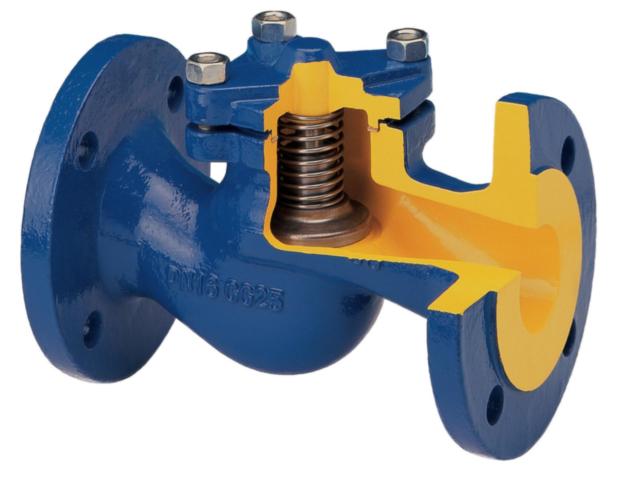

Zetkama Karimás visszacsapó szelep





Alkalmazási terület:
Ipari, hideg és forró víz, gőz, semleges folyadékok.
Hőmérséklet: -10 °C-tól +300 °C-ig
Beépíthetőség: Vízszintesen és függőlegesen is beépíthető
Alkatrészek anyagai:
Ház, fedél: EN-GJL-250, öntöttvas vagy szénacél

Tányér, tengely: X20Cr13,

Rugó: X17CrNi16-2

Ülékgyűrű: X12Cr13,

Fedél tömítés: Grafit - CrNiSt



DN PN16/25/40 PN 16 PN 25 PN 40 PN16,PN25 287A, 287C 288A 287F
L L1 Dz Dp Do nxdo Dz Dp Do nxdo Dz Do doxn h H h1 H1
mm mm mm mm mm kg
15 130 90 95 46 65 4x14 95 46 65 4x14 95 65 14x4 5 56 5 140 2,1 2,22 3,5
20 150 95 105 56 75 4x14 105 56 75 4x14 105 75 14x4 5 56 5 142 2,7 2,8 4,5
25 160 100 115 65 85 4x14 115 65 85 4x14 115 85 14x4 8 67 8 157 3,8 3,9 5,5
32 180 105 140 75 100 4x19 140 76 100 4x19 140 100 18x4 8 76 8 165 5,5 5,5 8
40 200 115 150 84 110 4x19 150 84 110 4x19 150 110 18x4 11 89 11 185 7,4 7,0 11
50 230 125 165 99 125 4x19 165 99 125 4x19 165 125 18x4 14 96 14 198 9,5 9,2 14
65 290 145 185 118 145 4x19 185 118 145 8x19 185 145 18x8 17 104 17 224 15,0 12,2 23
80 310 160 200 132 160 8x19 200 132 160 8x19 200 160 18x8 21 124 21 237 20,0 17,2 30
100 350 180 220 156 180 8x19 235 156 190 8x23 235 190 18x8 25 161 25 292 29,0 25,0 47
125 400 210 250 184 210 8x19 270 184 220 8x28 270 220 22x8 32 174 32 329 41,0 36,0 70
150 480 240 285 211 240 8x23 300 211 250 8x23 300 250 26x8 38 197 38 363 66,0 55,0 96
200 600 205 340 266 295 8x23 360 274 310 12x28 375 320 30x12 50 248 50 452 111 97,0 190
250 730 325 405 319 355 12x23 425 330 370 12x31 - - - 65 333 65 535 196 - -
300 800 375 460 370 378 12x23 485 389 430 16x31 - - - 95 375 95 - 302 - -





Karimás átmeneti visszacsapó szelep, karimás sarok visszacsapó szelep

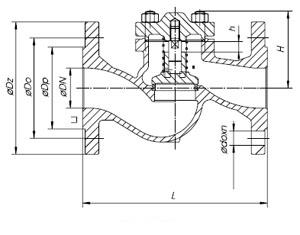

Karimás visszacsapó szelep, szerkezeti ábra 1.





Karimás Visszacsapó Szelep, szerkezeti ábra 2.





Karimás Visszacsapó Szelep, Szerkezeti ábra 3.
