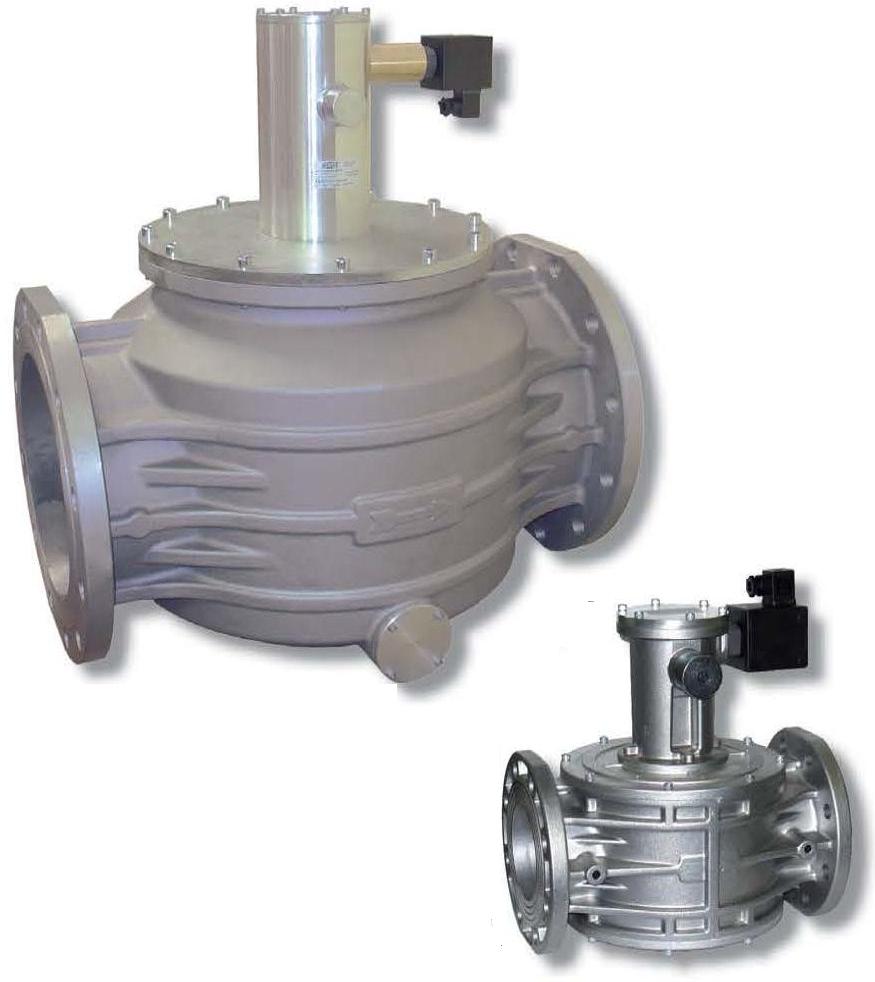

M16/RM kézi reteszelésű gázmágnesszelep karimás kivitel
DN65 - DN200
Alaphelyzetben zárt, NC
( Normally Closed )
|
| Fő Jellemzők |
Madas - M16/RM |
| Ház kivitel |
Aluminium vagy réz |
| Belső alkatrészek |
Saválló anyagból |
| Felhasználás |
Nem agresszív száraz gázok |
| T környezeti |
-20 - 60 °C |
| T maximum |
80 °C |
| Védettség |
IP65 |
| Beépített szűrőbetét |
50 μm DN65 - DN200 |
| Max. üzemi nyomás |
500 mbar - 6 bar |
| Tápfeszültség tűrés |
-15% - +10% |
| Karimás csatlakozással (aluminium test) |
DN65 - DN200 |
| Működtető feszültségek |
12V DC, 12V / 50 Hz 24V DC, 24V / 50 Hz 110V / 50 Hz, 230V / 50-60 Hz ( AC ) |
Zárási idő
Nyitási idő |
<1 sec |
| Tanúsítvány |
CE szerint EN161 |
| A Osztály |
DN15 - DN200 |
| B Osztály |
DN 300 |
| Csoport kategória |
II. |
|
|

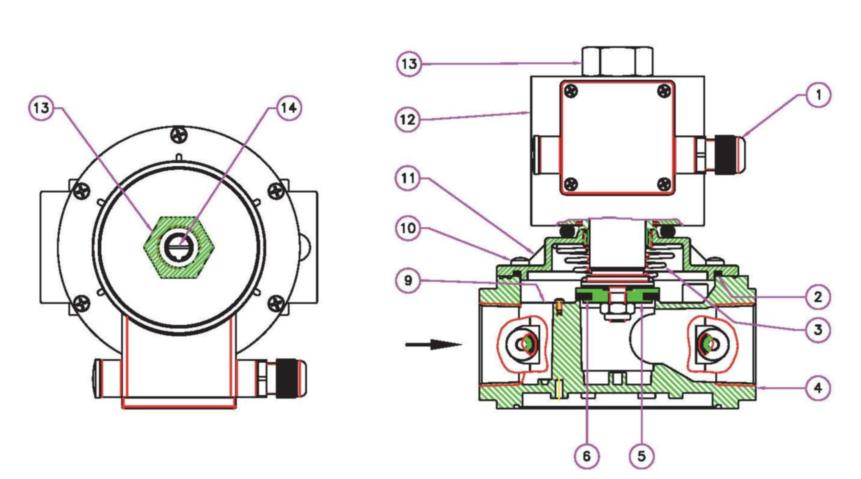

1 |
Elektromos csatlakozás |
2 |
O-gyűrű tömítés |
3 |
Zárórugó |
4 |
Szelepház |
5 |
Zárófelület |
6 |
Tömítő alátét |
9 |
Szűrő alkatrész |
10 |
Fedél rögzítő csavar |
11 |
Fedél |
12 |
Tekercs |
13 |
Tekercs rögzítő anya |
14 |
Áramlás állító csavar |
|

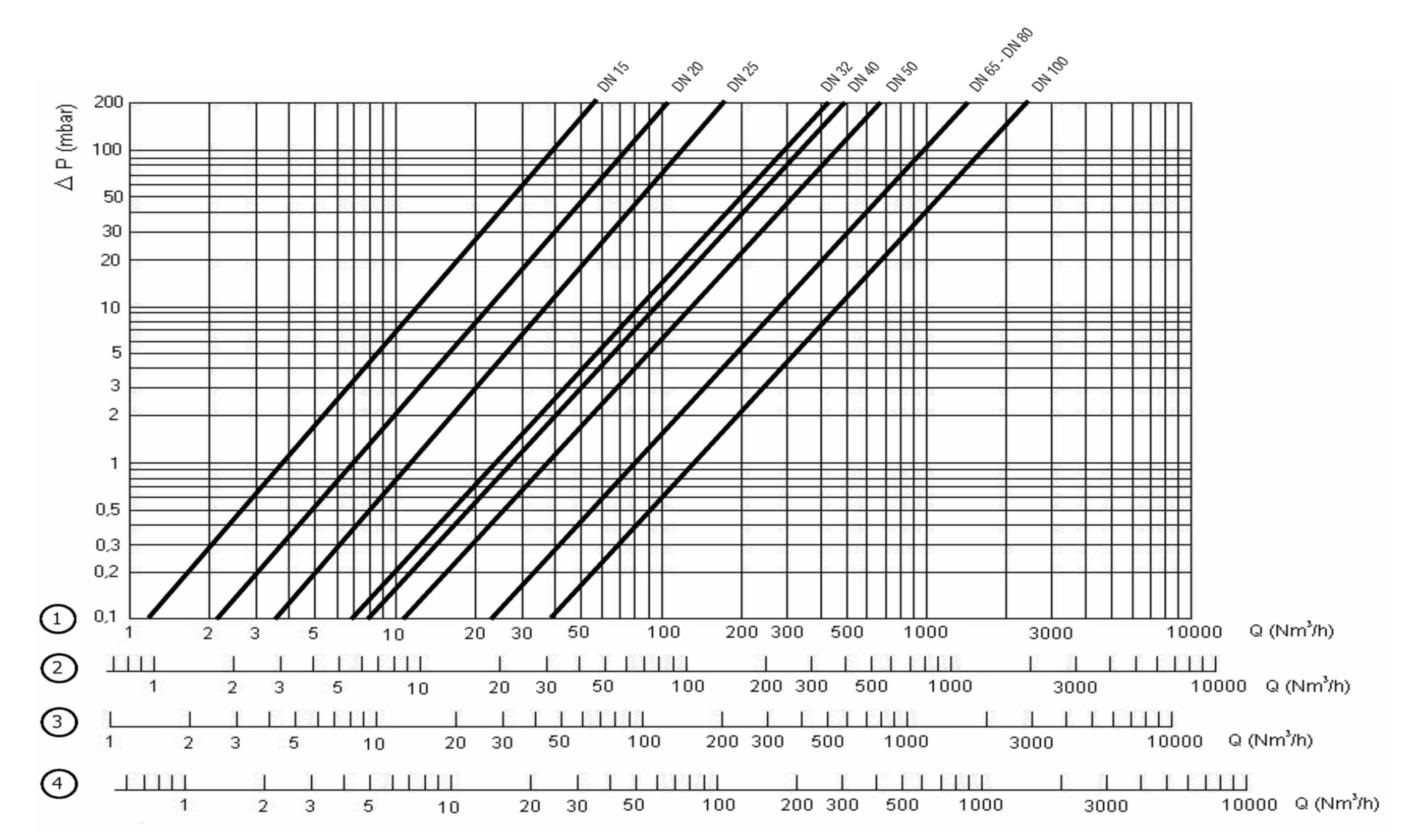

Áramlásdiagram
 |
1) Metán 2) Levegő 3) Városi
gáz 4) LPG |
Az M16/RM NC (Madas gyártmány) gázmágnesszelep alapállapotban zárt működésű, kézi reteszelésű.
Ezek a mágnesszelepek vezérelhetőek nyomáskapcsolóval,
termosztáttal, stb. Biztonsági szerelvénynek is
alkalmazhatóak. Földgáz, metán, lpg, városi gáz, levegő
és nem mérgező, nem agresszív gázokra.
- Összhangban a következő irányelvekkel:
- 90/396/EGK (a földgáz irányelv),
- 94/9/EK (ATEX irányelv),
- 89/336/EGK (Elektromágneses összeegyeztethetőség),
- 73/23/EGK (alacsony feszültségű irányelv)
|
Menetes csatlakozások 1/2" - 2"
