Fémzárású éktolózár

DN40 - DN600

PN16



Fémzárású tolózár



Fémzárású Tolózár jellemzői
Laposházú típus
Ház gömbgrafitos öntvény (GGG-40)
Ékzárás gömbgrafitos öntöttvas (GGG-40),
Orsó Rozsdamentes acél X20Cr13
Karimás csatlakozás PN-EN 1092-2, 1999 szerint
Szivárgási fokozat A osztály
Átmérő DN40 - DN600
Beépítési méret EN 558-1, 2001 szerint
Üzemi nyomástartomány DN40 - DN300 PN16
DN350 - DN600 PN10
Tolózár felhasználása, alkalmazási területe Víz, levegő, fűtés, hűtés, tengervíz és más semleges közegre - egyéb közegre a gyártóval egyeztetve.
Maximális homérséklet 120 °C
Tömítések O-gyűrűs orsótömítés







A fémzárású éktolózár mérettáblázata



DN
PN
L
H
d
D
K
C
f
l
n
S
Dk
LH menet
Súly
40
PN16
140
230
88
150
110
18
3
18
4
14
200
Tr16x4
10,6
50
150
250
102
165
125
20
3
18
4
14
200
Tr16x4
13,9
65
170
280
122
185
145
20
3
18
4
17
200
Tr16x4
16,5
80
180
310
138
200
160
22
3
18
8
17
200
Tr16x4
21,4
100
190
350
158
220
180
24
3
18
8
19
250
Tr20x4
28,2
125
200
395
188
250
210
26
3
18
8
19
250
Tr24x5
38,3
150
210
450
212
285
240
26
3
22
8
19
250
Tr24x5
49,1
200
230
510
268
340
295
26
3
22
12
24
320
Tr24x5
76,1
250
250
630
320
405
355
28
3
26
12
27
320
Tr32x6
106
300
270
710
378
460
410
30
4
26
12
27
320
Tr32x6
145
350
PN10
290
860
430
505
460
26
4
22
16
24
320
Tr32x6
214
400
310
935
482
565
515
28
4
26
16
24
320
Tr32x6
308
500
350
1135
585
670
620
30
4
26
20
27
630
Tr40x6
432
600
390
1305
685
780
725
30
5
30
20
27
630
Tr40x6
667





A fémzárású tolózár anyagainak táblázata

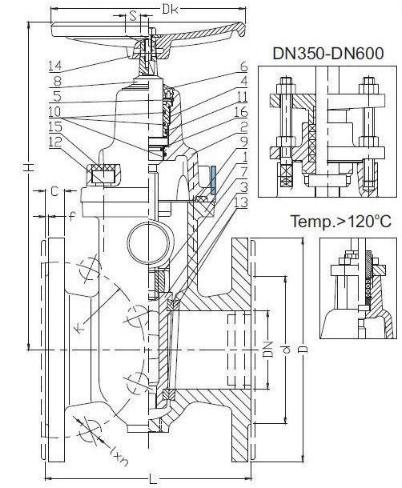

Fémzárású tolózár méretezési ábra



Alkatrészek
Anyagok
1
Ház
Szürkeöntvény, Gömbgrafitos öntvény
EN-GJL-250, PN-EN 1561:2000
EN-GJS-400-15, PN-EN 1563:2000
2
Fedél
Szürkeöntvény, Gömbgrafitos öntvény
EN-GJL-250, PN-EN 1561:2000
EN-GJS-400-15, PN-EN 1563:2000
3
Ék
Szürkeöntvény, Gömbgrafitos öntvény
EN-GJL-250, PN-EN 1561:2000
EN-GJS-400-15, PN-EN 1563:2000
4
O-gyűrű tartó
Réz, Bronz EN 1982:2002
5
Biztosítógyűrű
Acél 65G PN-74/H-84032
6
Porvédő gyűrű
Gumi EPDM PN-ISO 1629: 2005
7
Orsóanya
Réz, Bronz EN 1982:2002
8
Orsó
Acél X20Cr13 EN 10088-1:2007
9
Fedéltömítés
Gumi EPDM PN-ISO 1629: 2005
10
11
O-gyűrű
Gumi EPDM PN-ISO 1629: 2005
12
Csavar
Acél Fe/Zn5, EN ISO 4762:2006
13
Gyűrű
Réz, Bronz EN 1982:2002
14
Kerék
Szürkeöntvény EN-GJL-250
EN 1561:2000
15
Csavarkiöntés
Parafin
16
Csúszóalátét
Polietilén EN ISO 1872-1:2000
