Menetes öntvény és saválló elzáró és fojtószelep

Fűtési, hűtési menetes gőzelzáró,

fojtószelepek saválló kivitelben is.

DN15 - DN50

3/8"-2"

PN 16

201 típus


Zetkama elzárószelep
201. típus
Ház
EN-GJL-250 öntöttvas
Fedél
EN-GJL-250 öntöttvas
Szeleptányér
X20Cr13 1.4021
Orsó
X20Cr13 1.4021
Ülékgyűrű
X12Cr13 1.4006
Átmérő
3/8" - 2"
Üzemi nyomástartomány
PN16

Elzárószelep felhasználása,

alkalmazási területe

Hidegvíz, meleg víz rendszerek,

ipari víz, tengervíz,

hűtés, fűtés, az alkatrész anyagaira

közömbös folyadékok, anyagok.

Gőz, nem agresszív közegek.

Maximális hőmérséklet
200°C
Minimális hőmérséklet
-10 °C
Tömítések
Grafit

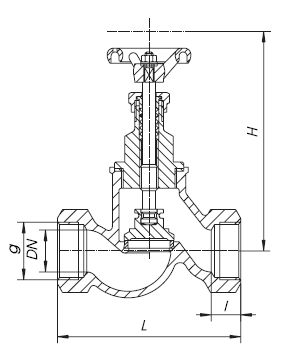

Menetes öntvény, PN16, öntöttvas

elzárószelepek mérettáblázata





DN (mm) Inch PN 16
I H L Súly (kg)
DN10 3/8" 95 46 65 4x14
DN15 1/2" 105 56 75 4x14
DN20 3/4" 115 65 85 4x14
DN25 1" 140 76 100 4x19
DN32 5/4" 150 84 110 4x19
DN40 6/4" 165 99 125 4x19
DN50 2" 185 118 145 4x19

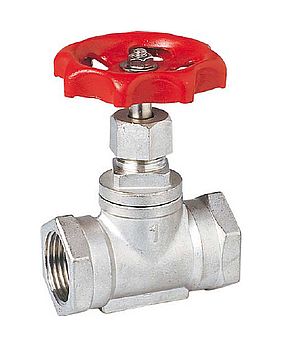

Menetes saválló elzáró és fojtószelep

1/2" - 2"

PN16



Saválló fojtó, elzárószelep
Anyagok:
Ház, Fedél
ASTM A351 CF8M
Orsó
SS 316
Tömítőgyűrű
PTFE
Tömszelence, Persely
SS 316
Átmérő
1/2" - 2"
Kúp, Tányér
SS 316
Üzemi nyomástartomány
PN16

Elzárószelep felhasználása,

alkalmazási területe

Hidegvíz, meleg víz rendszerek, ipari víz, tengervíz, hűtés, fűtés, az alkatrész anyagaira közömbös folyadékok, anyagok. Gőz, olaj, nem agresszív közegek.
Maximális hőmérséklet
180 °C
Minimális hőmérséklet
-20 °C
Tömítések
PTFE

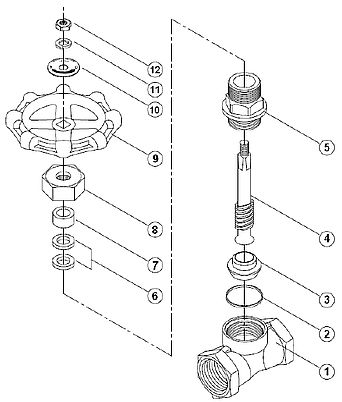

Felhasznált anyagok





  Részegység Felhasznált Anyagok
1 Test ASTM A351 CF8M
2 Tömítés PTFE
3 Tányér SS 316
4 Orsó SS 316
5 Fedél SS 316
6 Tömítés PTFE
7 Feszítő SS 304
8 Záró hollandi ASTM A351 CF8M
9 Kézikerék Szénacél
10 Adattábla SS 304
11 Alátét SS 316
12 Anya SS 304

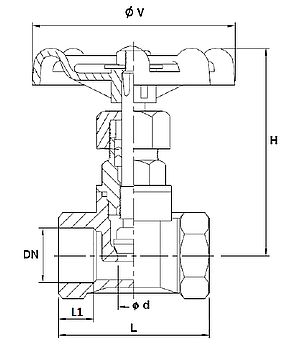

Elzáró, fojtó méretei





Méret Ø d L L1

H

(nyitva)

Ø V

Kvs

m3/h

Súly (kg)
1/2" 12 52 12,5 79 70 1,88 0,26
3/4" 15 60 13 91 70 3,06 0,44
1" 20 72 17,5 105 80 5,67 0,6
5/4" 25 81 19 127 80 9,05 0,96
6/4" 32 90 20 142 90 15,18 1,22
2" 40 101 20 158 100 24,94 1,74

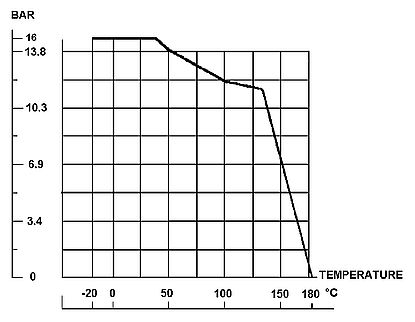

Nyomás - Hőmérséklet diagram







Az esetleges hibákért felelősséget nem vállalunk !
