Karima közé építhető pillangószelep

PN 16  DN 40-től DN 600-ig





Pillangószelep 1GH028-as tipus



Specifikációk:
1GH028L típus
Ház: GG-25 öntöttvas
Tányér: Nikkelezett gömbgrafitos öntvény GGG-50
Csapszeg anyaga: Rozsdamentes X20Cr13, AISI420
Ülékgyűrű, tömítőgyűrű, O-gyűrű anyaga: EPDM
Átmérő: DN40 - DN600
ISO csatlakozású : Hajtómű illesztőperem
Reteszelhető kar: 10 fokozatú
Maximális üzemi nyomás: DN 200-ig PN16 ( 1,6 MPa ) , DN200-tól 10 bar
Fűtési pillangószelep felhasználása, alkalmazási területe: Hideg-, meleg víz rendszerek, tengervíz, ipari víz, glykolos közeg, hűtés, fűtés, az alkatrész anyagaira közömbös folyadékok, anyagok.
Maximális hőmérséklet: 120 °C
Minimális hőmérséklet: -15 °C
Működtetés: kézikaros vagy csigahajtóműves











1GH28L Rendelhető: kézikarral, pneumatikával, elektromos meghajtással (motoros), csigahajtóművel. Alap kiépítésben DN50 - DN200-ig kézikaros, DN250 - DN600-ig kézi fokozóművel készül.





Pillangószelepek: 1GH028L típus

A Vitech 1GH028 típusú pillangószelep mérettáblázata:





DN
A
B
C
Karima paraméterei
Súly
[mm]
[mm]
[mm]
D
[mm]
Furatok
száma
Ø furat
[mm]
Ø karima osztókör
[mm]
ISO
perem
Tengely
[mm]
[Kg]
(40)
150
70
33
150
4
18
110
F07
11X11
3,1
50
191
80
42
165
4
18
125
F07
11X11
3,4
65
205
89
45,8
185
4
18
145
F07
11X11
4,1
80
211
95
45,8
200
4
18
160
F07
11X11
4,5
100
230
114
52
220
4
18
180
F07
11X11
5,8
125
243
127
55
250
4
18
210
F07
14X14
7,9
150
256
139
55,8
285
4
22
240
F07
14X14
8,7
200
300
175
61,6
340
4
22
295
F10
17X17
15,5
250
355
203
67,2
405
4
26
355
F10
22X22
32,2
300
400
242
76,9
460
4
26
410
F10
22X22
47,5
350
420
267
76,9
520
4
26
470
F10
22X22
57
400
460
309
86,5
580
4
30
525
F10
22X22
118
450
500
328
105,6
640
4
30
585
F10
22X22
136
500
550
361
131,8
715
4
34
650
F10
22X22
185
600
640
459
152
840
20
36
770
F10
22X22
260

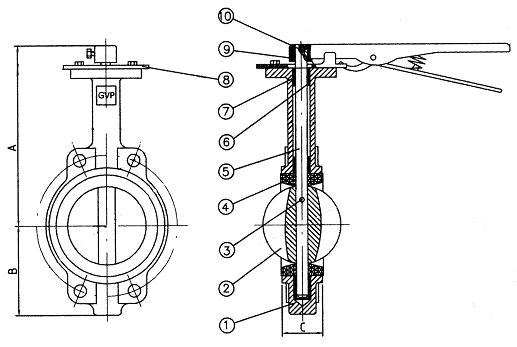

Pillangószelep 1GH028 sematikus





Kv érték [m3/h]



DN
10°
20°
30°
40°
50°
60°
70°
80°
90°
50
0,05
2,6
6,1
13
23
38
61
91
100
65
0,09
5,2
10
22
39
65
103
154
170
80
0,17
7,8
16
34
61
100
158
238
261
100
0,26
15
31
68
120
199
315
472
519
125
0,43
25
53
115
205
339
536
804
884
150
0,69
39
82
177
617
523
829
1243
1366
200
1,7
77
163
353
629
1040
1646
2469
2713
250
2,6
131
277
600
1070
1771
2803
4203
4619
300
3,5
202
428
927
1653
2735
4329
6494
7136
350
5,2
292
618
1340
2388
3951
6254
9380
10308
400
6,9
401
850
1842
3284
5434
8600
12900
14176
450
9,5
532
1126
2441
4349
7197
11390
17085
18775
500
12
684
1448
3138
5592
9254
14645
21968
24140
600
19
1057
2238
4848
8640
14297
22623
33939
37295
