PVC Pillangószelep, karima közé, PN 10 Bar nyomásra
wafer, kézikarral
Sferaco 1100 típus
Lehetséges kiváltó: Cepex
| Leírás |
| ISO illeszthetőség |
| Wafer típusú |
| 10 reteszelhető pozíció |
| Felhasználás |
| Hideg vizes alkalmazások |
| uszodatecnhnikai berendezések |
| Maximális hőm. - 40°C |
| Maximális nyomás - 10 bar |
| Delta P max. - 3 bar |
| Beépíthetősége |
| Karima közé, |
| PN10, DN65 - DN200 |
|
|

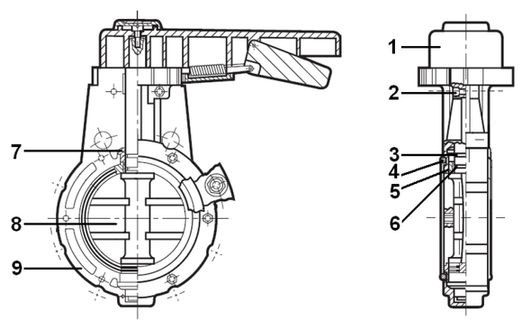

| N° |
Alkatrész |
Anyag |
1 |
Kézikar |
ABS |
2 |
Menet |
Acél |
3 |
Gyűrű |
PVC |
4 |
Szár tömítés |
EPDM |
5 |
O-gyűrű |
EPDM |
6 |
Tömítőgyűrű |
Teflon |
7 |
Ülék |
EPDM |
8 |
Tányér |
PVC |
9 |
Ház |
PVC |
| DN |
65 |
80 |
100 |
125 |
150 |
200 |
Tányér Ø |
65 |
80 |
100 |
125 |
150 |
200 |
Ház Ø |
130 |
144 |
165 |
195 |
220 |
290 |
Osztókör Ø |
145 |
160 |
180 |
210 |
240 |
295 |
Teljes magasság |
235,7 |
253,7 |
287,7 |
302,7 |
345,7 |
407,7 |
Kar hossz |
209,5 |
209,5 |
209,5 |
209,5 |
299 |
299 |
ISO pad Ø |
96 |
108 |
102 |
102 |
102 |
104 |
Vastagság |
50 |
50 |
48 |
56 |
56 |
72 |
ISO |
F07 |
F07 |
F07 |
F07 |
F07 |
F07 |
Súly |
1,3 |
1,4 |
1,8 |
2,2 |
2,7 |
6,12 |
|
 |
Az esetleges hibákért felelősséget nem
vállalunk !
