Bronz biztonsági és túláramszelep
Sarok, belső menetes csatlakozással
PN20
0 - 20 bar-ig állítható
617 P típus
|
Specifikációk |
617 N típus |
Test |
Bronz CW614N |
Alkalmazása |
Folyékony és gáz halmazállapotú közegekre |
Rugó anyaga |
Saválló |
Ülékgyűrű, tömítőgyűrű anyaga |
PTFE |
Maximális hőmérséklet
NBR esetén
|
130 °C |
Minimális hőmérséklet
NBR esetén
|
-30 °C |
Ülékgyűrű, tömítőgyűrű
rendelhető alternatíva
|
( NBR ) egyedi! |
Maximális hőmérséklet
Teflon esetén
|
225 °C |
Minimális hőmérséklet
Teflon esetén
|
-60 °C |
Állíthatósági tartomány |
0,5 - 2,5; 2 - 12; 12 - 20 bar |
Maximális üzemi nyomás |
20bar |
Maximális üzemi nyomás
folyadéknál
|
20bar |
|
|
Méret |
G |
3/8" |
1/2" |
3/4" |
1" |
5/4" |
Beállítási
tartomány |
bar |
0,5 - 2,5 vagy 2 - 12 vagy 12 - 20 |

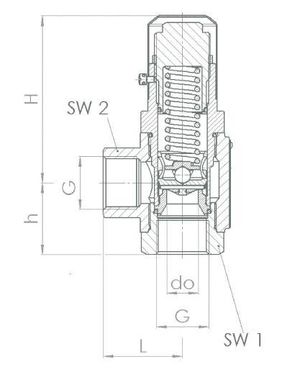

Méretek
(mm) |
L |
27 |
30 |
33 |
40 |
45 |
H |
60 |
69 |
86 |
101 |
118 |
h |
26 |
30 |
35 |
41 |
45 |
d Ø |
10 |
13 |
19 |
25 |
30 |
Súly |
kg |
0,3 |
0,4 |
0,7 |
1,2 |
1,9 |
|
Az esetleges hibákért felelőséget nem vállalunk !
