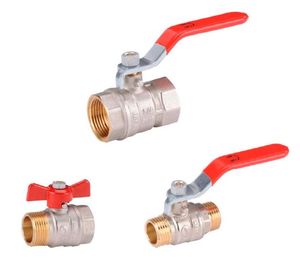

Nikkelezett sárgaréz menetes golyóscsap

1/4" - 3"

DN8 - DN80

PN25

515 - 516 - 562 - 563 - 572 - 573

típus





Mérettartomány
1/4" - 3"
Csatlakozás
BSP menettel, BB, KB fix, KK fix
Működtetés
Kézikar vagy pillangókar
Minimum üzemi hőmérséklet
-10 °C
Maximum üzemi hőmérséklet
+110 °C
Maximum üzemi nyomás
25 Bar
Ház anyaga
CW617N sárgarézöntvény, nikkelezve
Golyó
CW617N sárgarézöntvény, nikkelezve

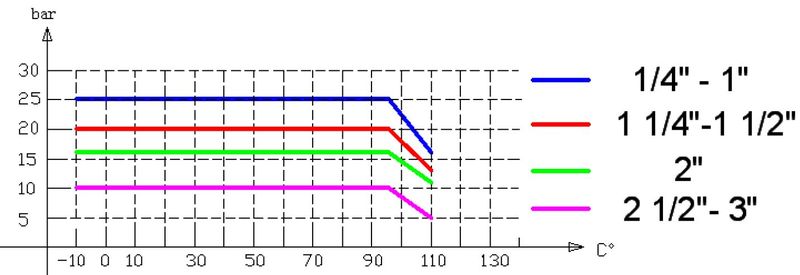

Nyomás -Hőmérséklet diagram











Belső - Belső menetes - Belső - Fix Külső menetes

Fix Külső - Fix Külső menetes

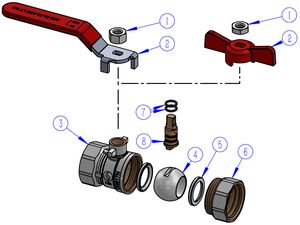

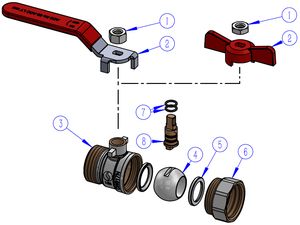

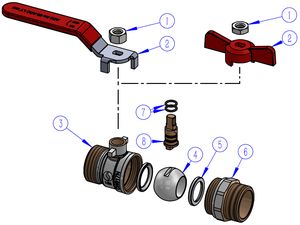

Felhasznált anyagok


Részegység
Felhasznált anyagok 515, 562, 572
Felhasznált anyagok 516, 563, 573
1
Rögzítő anya
Bevonatos acél
2
Működtető kézikar / pillangó
Horganyzott acél lemez, műanyag bevonat
Aluminium öntvény
3
Ház
Sárgaréz öntvény CW 617 N, nikkel bevonattal
4
Golyó
Sárgaréz öntvény CW 617 N, nikkel bevonattal
5
Ülék
PTFE ( Teflon )
6
Ház
Sárgaréz öntvény CW 617 N, nikkel bevonattal
7
Tömítőgyűrűk
NBR
8
Orsó
Sárgaréz









Pillangókar 516, 563, 573 típusokhoz

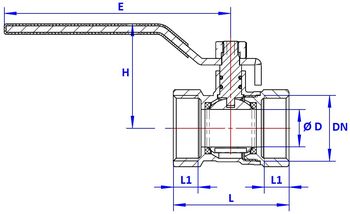

515 - 516 típusok BB menetes
DN
1/4"
3/8"
1/2"
3/4"
1"
5/4"
6/4"
2"
2 1/2"
3"

515

516
Ø D
8
10
13,5
16,5
19
28
34
42
47
59
L
44
44
43,5
50,5
58,5
72
79
90
105
124
L1
10
10
9,5
10,5
12,5
13
13,5
14,5
18
20
515
E
84,5
84,5
84,5
84,5
114,5
144
144
144
151,5
224
H
38,5
38,5
41,8
44,3
52,8
63,5
67,7
76
86
111,5
516
H4
31
31
34,3
36,8
44
-
-
-
-
-
L4
53
53
53
53
69
-
-
-
-
-
515
Kg/db
0,131
0,116
0,135
0,185
0,317
0,537
0,658
0,979
1,580
2,739
516
Kg/db
0,095
0,11
0,114
0,164
0,268
-
-
-
-
-

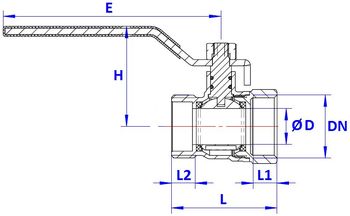

562 - 563 típusok fix KB menetes
DN
1/4"
3/8"
1/2"
3/4"
1"
5/4"
6/4"
2"
562/563
Ø D
8
10
13,5
16,5
19
28
34
42

L
43,5
43,5
42,5
49,7
55,5
70
78
90
L1
10
10
9,5
10,5
12,5
13
13,5
14,5
L2
8,5
8,5
8,5
10,5
12,5
13,5
14
16
562
E
84,5
84,5
84,5
84,5
114,5
144
144
144
H
38,5
38,5
41,8
44,3
52,8
63,5
67,7
76
563
H4
31
31
34,3
36,8
44
-
-
-
L4
53
53
53
53
69
-
-
-
562
Kg/db
0,117
0,114
0,129
0,176
0,298
0,517
0,627
0,950
563
Kg/db
0,096
0,093
0,108
0,155
0,249
-
-
-

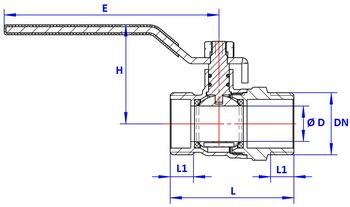

572 - 573 típusok fix KK menetes
DN
1/4"
3/8"
1/2"
3/4"
1"
5/4"
6/4"
2"
572/573
Ø D
8
10
13,5
16,5
19
28
34
42

L
49
49
51,5
58,5
66
81
88,5
105,5
L1
8,5
8,5
8,5
10,5
12,5
13,5
14
16
572
E
84,5
84,5
84,5
84,5
114,5
144
144
144
H
38,5
38,5
41,8
44,3
52,8
63,5
67,7
76
573
H4
31
31
34,3
36,8
44
-
-
-
L4
53
53
53
53
69
-
-
-
572
Kg/db
0,117
0,124
0,144
0,196
0,339
0,558
0,678
1,054
573
Kg/db
0,096
0,103
0,124
0,175
0,29
-
-
-
