TTV Pillangószelep:

DN32 - DN1500, PN10 - PN16

1150 típus





TTV Pillangószelep 1150 típus



Leírás:
Hosszú nyak,
ISO csatlakozású hajtóműperem,
Wafer típusú,
Teljesen áteresztő típus,
Cserélhető gumi ülékgyűrű,
9 reteszelhető pozíció,
Rilsan bevonat: 250 - 300 mikron vastagságban
Felhasználás:

Folyadékokra,

Max nyomás: 16 bar DN200-ig, 10 bar DN250-DN600-ig

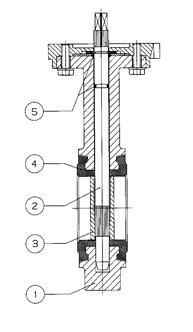

TTV Pillangószelep 1150 szerkezeti rajz



Rész
1150
1
Ház
GGGS
Rilsan bevonattal
2
Tengely
SS 420
3
Tányér DN32/100
SS 316
3
Tányér DN125/1500
GGGS Krómozott
4
Ülék
EPDM gumi
5
O-gyűrű
NBR





Anyagok Hőmérséklet Alkalmazható Nem alkalmas
EPDM - 5°C - 90°C Hidegvíz és melegvíz, tengervíz, alkáli folyadékok, szódavíz Szénhidrogének, gázok
NBR - 20 °C - 90 °C Földgáz, levegő, víz, tengervíz,olajok és zsírok. Oldószerek, benzin, benzol, xilol



TTV pillangószelepek mérettáblázata:



DN
32/40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
750
800
900
1000
A
206
228
243
266
294
324
349
438
461
523
582
645
738
822
965
1100
1150
1248
1325
1457
B
140
156
162
170
185
207
216
256
248
280
300
340
394
440
507
575
600
655
685
754
C
82
102
119
135
155
185
208
270
328
381
437
486
538
595
695
804
860
911
101
1124
E
33
43
46
46
52
56
56
60
68
78
78
102
114
127
154
165
190
190
203
216
F
10,5
10,5
14,5
16,5
16,5
18,5
18,5
22,5
25,5
30,5
30,5
35,5
50
50
60
60
65
65
80
80
J
8
8
9
11
11
14
14
17
19
22
22
27
NA
NA
NA
NA
NA
NA
NA
NA
K
110
125
145
160
180
210
240
295
350
400
460
515
565
620
725
840
900
950
105
116
L
70
70
70
70
70
70
70
70
102
102
140
140
140
140
165
254
254
254
254
254
N * M
4*9
4*9
4*9
4*9
4*9
4*9
4*9
4*9
4*11
4*11
4*18
4*18
4*18
4*18
4*22
8*18
8*18
8*18
8*18
8*18
T
18
18
18
18
18
18
23
23
23
23
23
27
M24
M24
M27
M27
M30
M30
M30
M30
Súly
2
3,5
4,5
5
6,5
8
9
15
21,5
30
39
52
87
117
177
258
296
330
505
661

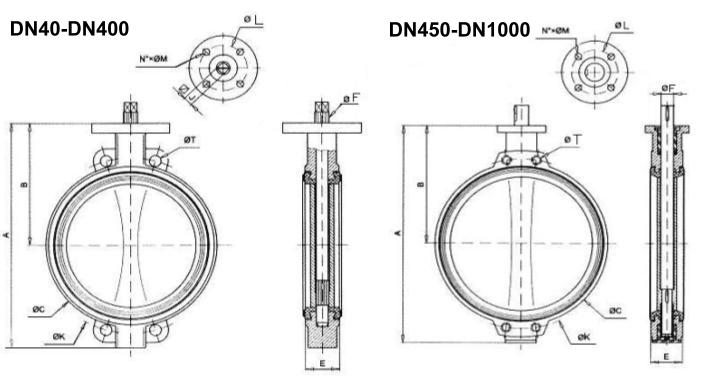

TTV Pillangószelep 1150 méretezési rajz

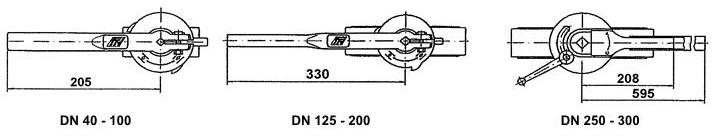

Kézikar méretezési rajza:









Az esetleges hibákért felelősséget nem vállalunk !
